作図の基本【 曲線】

【１】 曲線の使い方

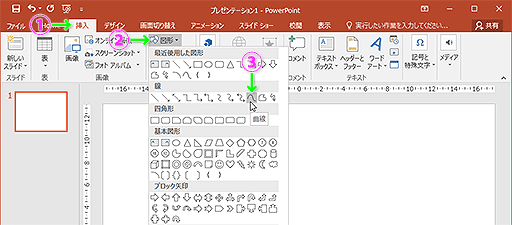

　　(1). 曲線の選択
　　　① メニューバーの「挿入」を選択する。
　　　② 「図形」を選択する。
　　　③ 線グループ内の「曲線」を選択する。

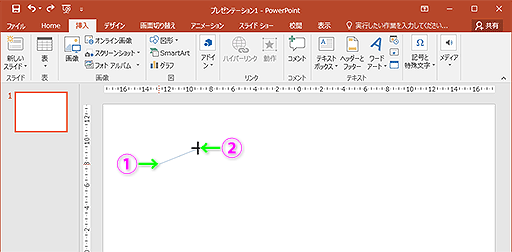

　　(2). 曲線の作図
　　　① 「開始点」をクリックする。
　　　② 「次の点」をクリックして曲線を作図していく。（通常は線分の変化点でクリックする）

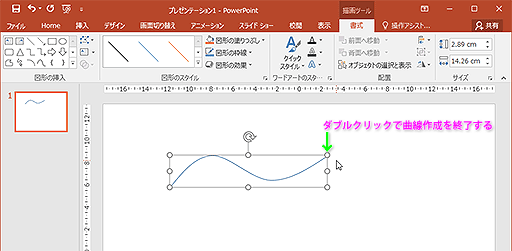

　　(3). 曲線作図の終了
　　　① 「終点」は、ダブルクリックして終了する。

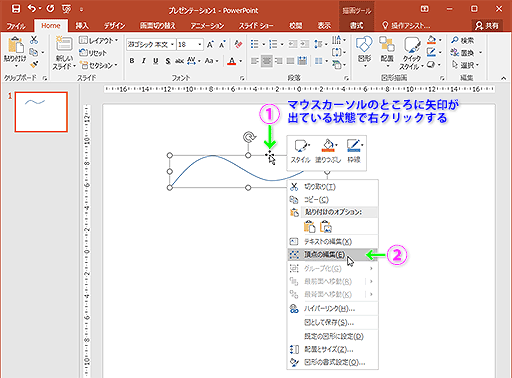

　　(4). 頂点編集の準備
　　　① 線分が選択されている状態で、「右クリック」する。
　　　　 この状態でドラッグすれば、線分を移動することができる。
　　　　 （微妙な移動は、キーボードの矢印キーの方が操作がうまくできる）
　　　② メニュー内の「頂点の編集」を選択する。

　　(5). 頂点編集画面
　　　① 下図のように線分が赤く、各ポイントに「頂点」が表示される。

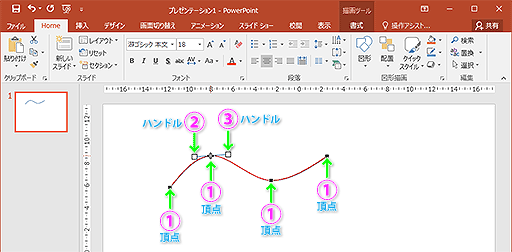

　　(6). 頂点編集
　　　① 下図のように変更したい「頂点」を選択すると、「ハンドル」が現れる。

　　(7). ハンドルの操作

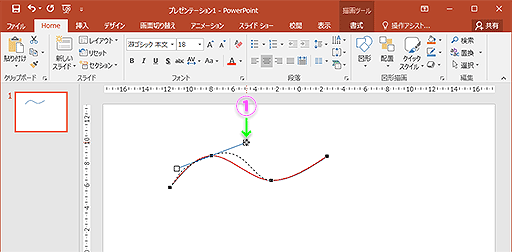

　　　① 下図のように変更したい「頂点」から伸びた「ハンドル」をドラッグして引っ張ったり
　　　　 縮めたりするとカーブの曲率を変更させることができる。
　　　　 また、上下に移動するとカーブの方法を変化させることができる。

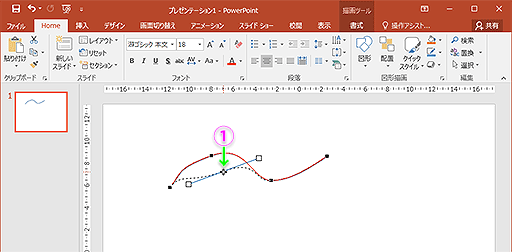

　　(8). 頂点の移動
　　　① 下図のように変更したい「頂点」をドラッグして「頂点」を移動させることができる。

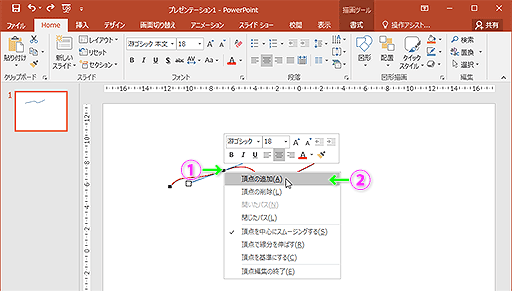

　　(9). 頂点の追加
　　　① 右クリックして、メニュー内の「頂点の追加」を選択すれば「頂点」を追加することができる。

　　(10). 追加した頂点の移動

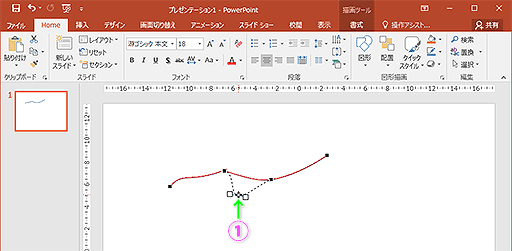

　　　① ドラッグで追加した「頂点」の移動中の画面

　　(11). 追加した頂点の移動確定
　　　① ドラッグをやめると「頂点」が確定する。

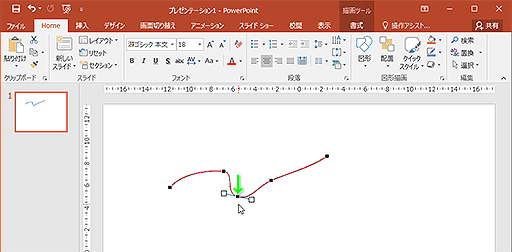

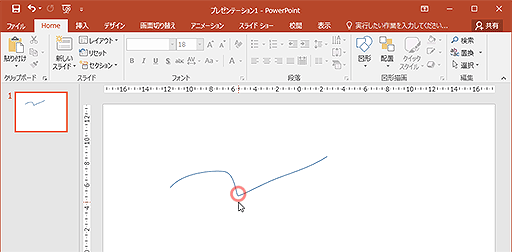

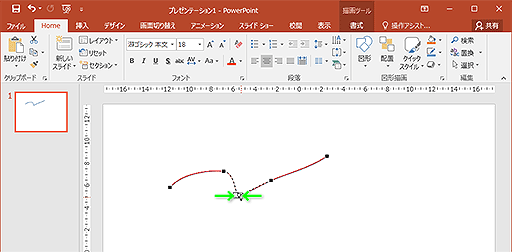

　　(12). 追加した頂点を直線に変更する操作
　　　① 「ハンドル」を下図のように「頂点」まで移動する。

　　(13). 頂点編集の解除
　　　① 何も図形の無いところをクリックすると対象の「頂点編集」が解除される。

【２】 線の太さや色を変更する

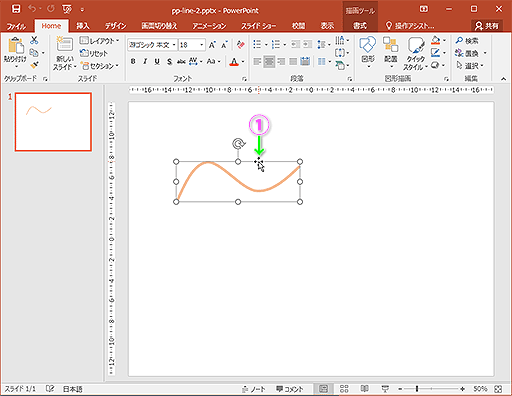

　　(1). 図形の選択
　　　① 変更したい曲線を選択する。

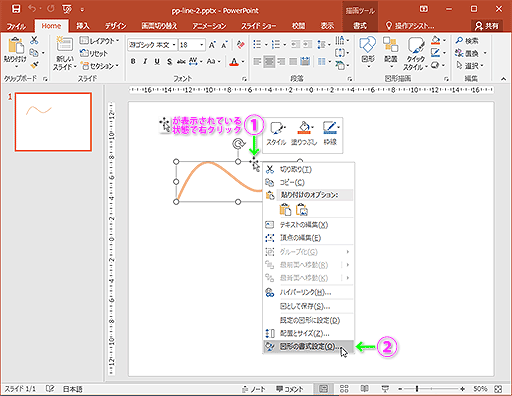

　　(2). 図形の書式設定の選択
　　　① 線分が選択されている状態で、「右クリック」する。
　　　② メニュー内の「図形の書式設定」を選択する。

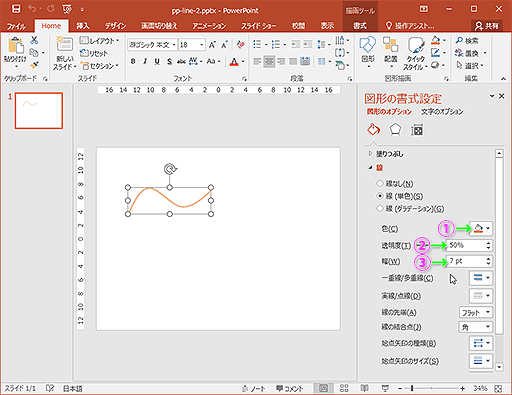

　　(3). 図形の書式設定
　　　① 「色」の設定
　　　② 「透明度」の設定（0%：そのまま、100%：完全に透明）
　　　③ 「幅」の設定（線の太さをポイントで指定）

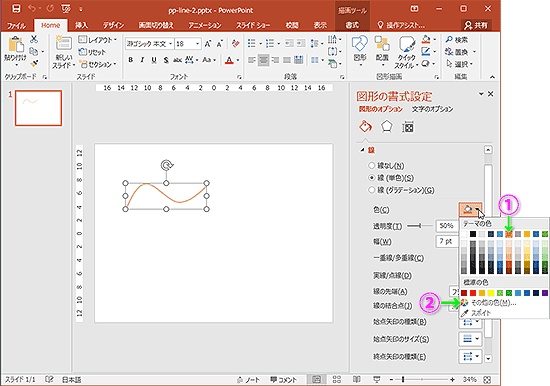

　　(4). 色の変更方法－１
　　　 ボタンを選択する。
　　　① 「テーマの色」か「標準の色」で好みの色を選択する。
　　　② ①の場合は色数が少ないので「その他の色」を選択すれば、
　　　　 (5).の説明のようにさらに多くの色の中から色を指定できる。

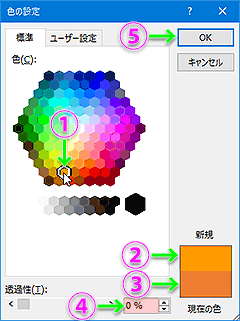

　　(5). 色の選択方法－２
　　　① 「色」パレットの中から使いたい色を選択する。（通常は「標準」でいいと思います）
　　　⑤ 好みの色が選択出来たら「OK」ボタンを押して閉じる。
