■テーブル脚の作成
- 作成の準備

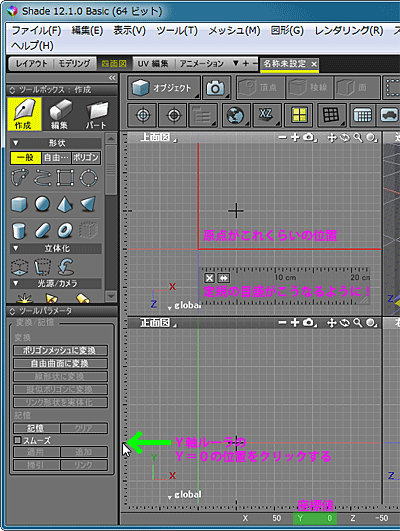

・テーブル脚の断面形状を地面に作成するために以下の設定をする。
@ 画面のスケール調整は、定規の目盛が 10cm・20cm になるように拡大する。
A 「Y軸ルーラ」(下図のマウスカーソル位置)上で、座標値 Y = 0 の位置をクリックする。
- 脚の基本形状を作成する。 (サイズ:50 X 50 mm)
・ツールボックスで「作成」・「形状」の「一般」で「長方形」を選択する。

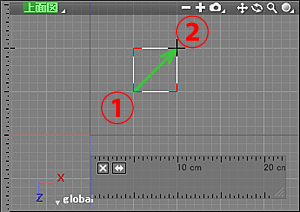

@ 原点から対角線方向Aに向かってドラッグする。
・50 X 50 mm の基本形状ができる。
- 形状編集モードの設定

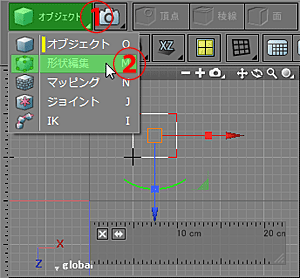

@ コントロールバーの「オブジェクト」をクリックする。
A 「形状編集」を選択する。
- 脚の基本形状を丸くする。

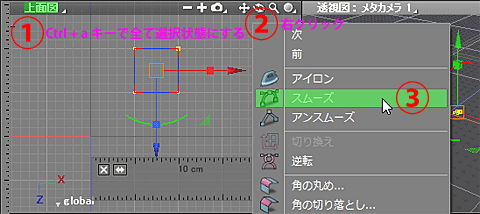

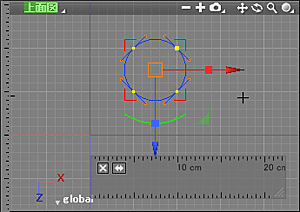

@ 上面図内で " Ctrl + a "キーを押してコントロールポイントを全て選択状態にする。
A 右クリックする。
B メニュー内の「スムーズ」を選択する。

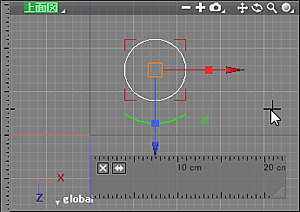

・50 X 50 mm の正方形が円になった。
- オブジェクト編集モードの設定

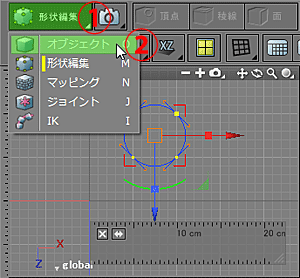

@ コントロールバーの「形状編集」をクリックする。
A 「オブジェクト」を選択する。

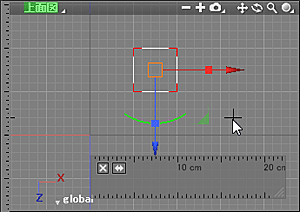

・青い線から白い線になった。
- テーブル脚の掃引

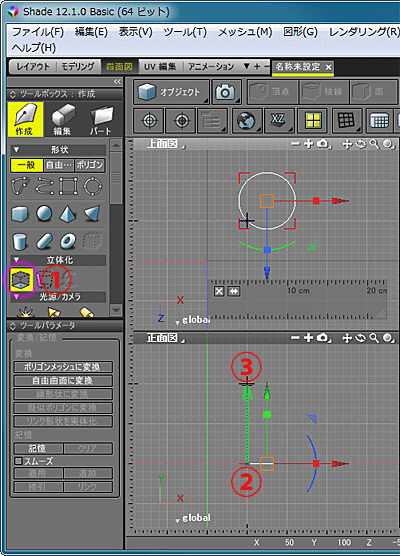

@ ツールボックスで「作成」・「立体化」で「掃引」を選択する。

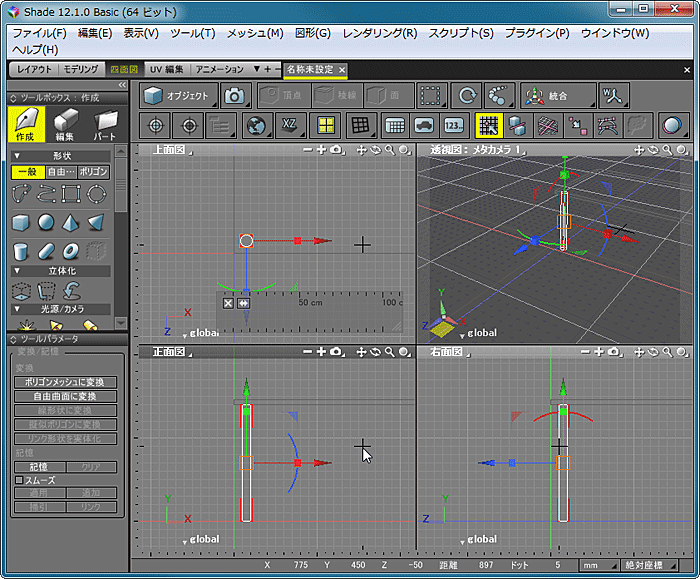

A 正面図の原点から真上Bに向かって下図程度、ドラッグする。
◆脚の高さ設定
@ 統合パレットの「形状情報」を選択する。
A 「掃引」のY方向の値を 700 mm にセットする。
- テーブルの脚が1本できた。
- テーブルの脚に名前を付ける。

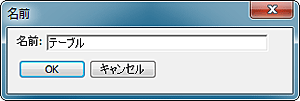

・下のような名前のダイアログが現れるので、キーボードから「テーブルの脚」と入力する。
- テーブルの脚を複写して1本増やす。

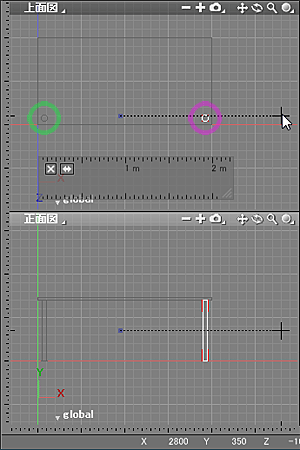

@ 上面図で"Ctrl + Shift"キーを押しながら、マニピュレータの右向き矢印をドラッグで右方向に水平に引っ張る。
→

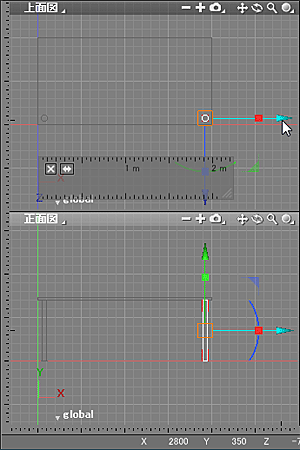

A 左右対称の位置までドラッグできたら離す。
- テーブルの脚を複写してさらに2本増やす。
- テーブルのパーツを一つのグループ(パート)にまとめる。
@ ブラウザ内のオブジェクト名付近で右クリックする。
A メニュー内のパートを選択する。
B 新しいパートができる。
◆複数オブジェクトの選択方法
@ テーブル天板をクリックして選択する。
A Shift キーを押しながら、一番下のテーブル脚をクリックする。
B オブジェクトをまとめて選択状態にできたので、ドラッグしてパート内に移動する。
◆パート内にオブジェクトが移動したので、パートをダブルクリックする。
◆パートの名前をテーブルに変更する。
・パート名が変更できた。
