■Ｓｈａｄｅのウィンドウと初期設定

●サンプルデータのダウンロード

  1. サンプルデータを各自のデスクトップにダウンロードする。（学外からはできません。）
    ダウンロード 　←　左のダウンロードをクリックする。

  2. 下のダイアログ（正式にはダイアログボックスという）が出てきたら「保存」をクリックする。

  3. 「名前を付けて保存」ダイアログが出てきたら、「保存する場所」で、
    「デスクトップ」を選択し、右下の保存ボタンをクリックする。
    ファイル名はそのままでよい。

    ◆AからCの方法で下のデータも各自のデスクトップにダウンロードする。
    CAD図面サンプルのダウンロード 　←　左のダウンロードをクリックする。（学外からはできません。）

●"Shade"の起動　（下の何れかの方法で行う）

  1. デスクトップ上の「Shadeデータアイコン」をダブルクリックして起動する。

  2. デスクトップ上の「Shade 12」アイコンをダブルクリックして起動する。

    「ファイル」→「開く」でデスクトップ上の "LESSON1.SHD"を指定する。

    また、「ファイル」→「開く」でデスクトップ上の "cadcg1-sample_heya.shd"も開く。


●Shadeの図形ウインドウ

  1. サンプルデータが読み込まれると、以下のように図形ウインドウに表示される。


  2. 図形ウインドウの説明


●Shadeの環境設定１（図形ウィンドウの表示色が見にくいと感じるとき）

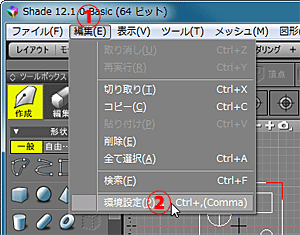

  1. 「メニューバーの編集」より「環境設定」を選択する。

  2. 環境設定ダイアログが表示されたら「カラー」タブを選択し、設定の「カスタム設定」ボタンをクリックする。
    例えばここでは、「明るいグレー」を選択する。
    設定が「明るいグレー」に変更されていることを確認し、「ＯＫ」ボタンを押して終了する。
    　


●Shadeの環境設定２（一定間隔でデータをバックアップする）

  1. 「メニューバーの編集」より「環境設定」を選択し、環境設定ダイアログが表示されたら「保存」タブを選択する。

  2. バックアップの設定は、「一定時間でバックアップを作成する」のチェックボックスにチェックを入れる。
    「保存間隔：」の値（例えば１０など）をセットする。
    「保存場所：」は、"D:\s13m***"と設定する。　（"***"は学籍番号の下３桁）
    　　　　　　　　　　　　　※▲ここをコピーし、保存場所に貼り付け、***を自分の番号に変更する

  3. 上のように設定すれば、「バックアップファイル」は下の場所に自動的に作成される。
    D:\s13m***\Backups\AutoSave\Shadeファイル名.SHDbackup\日時\Shadeファイル名.SHD~
    ファイル名変更で、" ~ "を取り除けば通常のShadeファイルとして扱えるようになる。

  4. 上のＢで、［保存間隔：１０分ごと］、［履歴数：１０］の設定をすれば、
    D:\s13m***\Backups\AutoSave\Shadeファイル名.SHDbackup　に
    バックアップされるフォルダが以下のように作成される。
