■画面表示の変更とカメラの簡単な操作
1.表示形式の切り替え
- 切り替えの方法

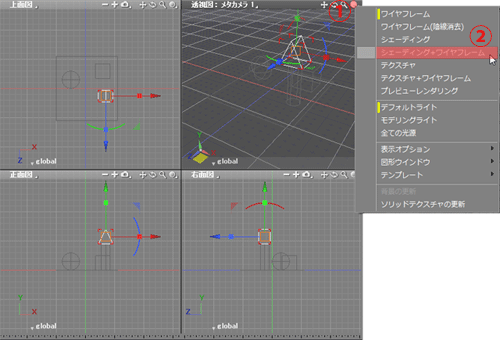

(1). 透視図ウィンドウで、ナビゲーションツールの 表示切り替えをクリックする。
(2). ポップアップメニューの「シェーディング+ワイヤーフレーム」を選択する。

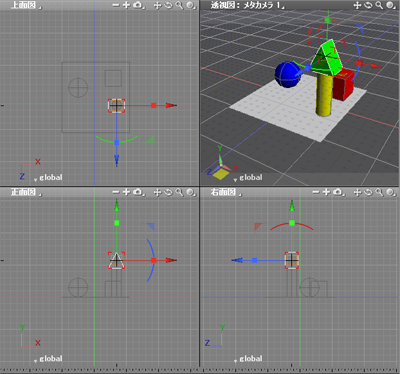

- 表示形式が変更された透視図
各図面ごとに表示形式を変更することはできるが、透視図だけでよい。
2.簡単なカメラ操作
- マウスのホイールを押した状態でドラッグして回転
・上下移動:水平軸(X軸とZ軸)の回転となる
・水平移動:垂直軸(Y軸)の回転となる
- 初期値に変更
・動かしすぎて、どうしようもなくなったときは「メタカメラ」を変更する。
→
- 正確な操作
・今回は、簡単な操作説明だけとします。

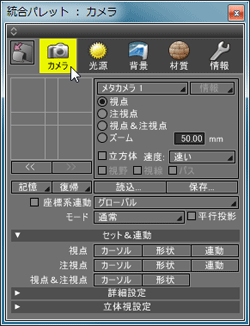

正確な設定をするためには「カメラ」ウィンドウを使う。
