12月5日の授業内容

3DCGによる鉄骨造建築物の表現　（４／８）

前回までの資料　▼AutoCAD：鉄骨造図面（画像）のトレース

■ＣＧ作成用の屋根や外構の作図

１．屋根の形状をトレースし、庇（ひさし）を作図する。
２．13号館側の外構を作図する。　※自分でプランを考えてよい。
３．結合や境界作成で閉じたポリラインをつくる。
※CADの線はバラバラなので、壁や床にしたい場所は線を接続したり、
　 閉じたポリラインに加工しておく。

▼ＣＧ作成用の屋根や外構の作図

■第４課題 － 3dsMax による立体化、CGパースの作成　（１／５）

・前期は、２階建住宅（住吉長屋）を題材に AutoCAD で平面図や断面図を作図し、
　3dsMax で CGパースを作成しながら 3DCG の全体的な作業の流れや CGの用語、
　基本操作について理解・習得した。

・後期は、少し規模の大きな建築物を題材に、以下のことを行う。
　(1)．AutoCAD の復習として鉄骨造図面（画像）をトレースする。
　(2)．Illustrator や 3dsMax で読み込むための図面の加工を行う。
　(3)．3dsMax で 3次元モデルの作成を行い、外観や内部空間の CGパースを作成する。
　(4)．Photoshop でテクスチャの作成やパースの修景を行う。
　(5)．Illustrator で取りまとめる。

・第４課題として、3dsMax で CGパースを数枚作成し、
　Illustrator で配置して画像を提出する。 （予定）

最終課題のイメージ

※ 画像をクリックすると大きな画像が表示されます。

■3dsMax の基本的な使用方法

A) 最初に（最初の設定など）　参照

B) 形をつくる　参照

今日の目標

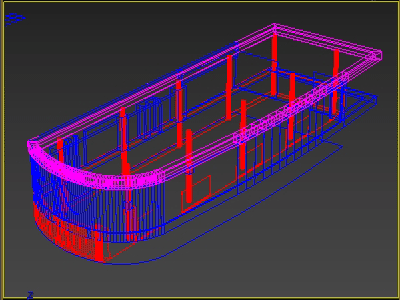

CAD図を読み込み、１階と地下１階を立体化する ▼鉄骨造建築物の作成（CAD図から作成）１
