画像の配置

■AutoCADの設定

・AutoCADを起動して、

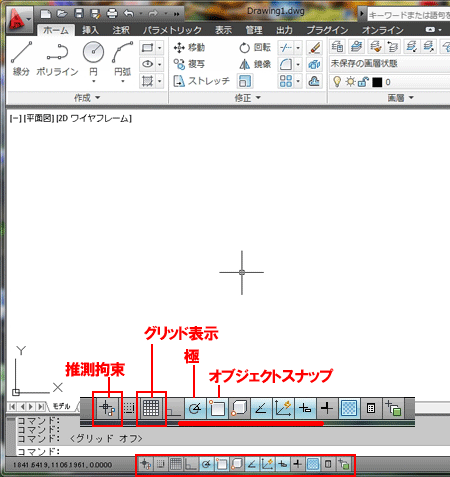

・画面下左側の推測拘束をオフ、グリッド表示をオフ、
　極、オブジェクトスナップ等をオン（水色の状態）にする。
　

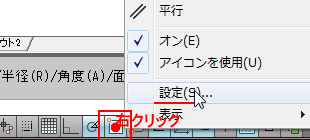

・オブジェクトスナップを右クリック、設定を選択する。
　

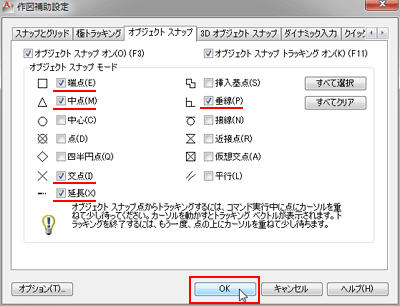

・端点、中点、交点、延長、垂線等にチェックして、OKをクリックする。
　

■背景色変更

・画面が黒い場合は、線が白で表示され、画像の上で見えなくなるため、
　背景色を白に変更する。
　すでに白に設定しておれば、■画層の作成へ

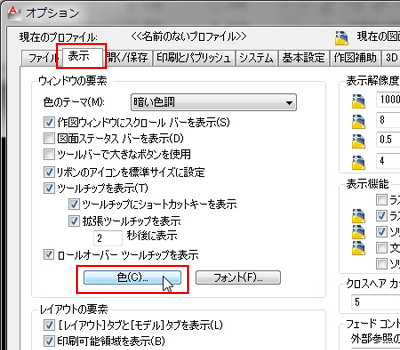

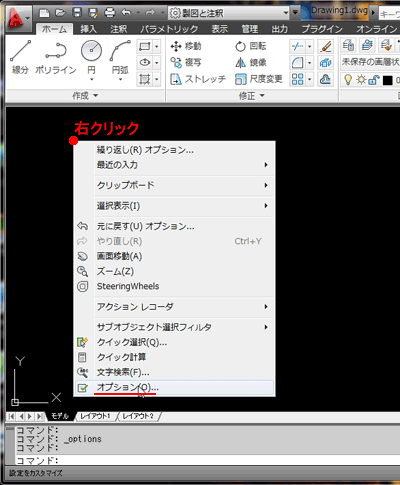

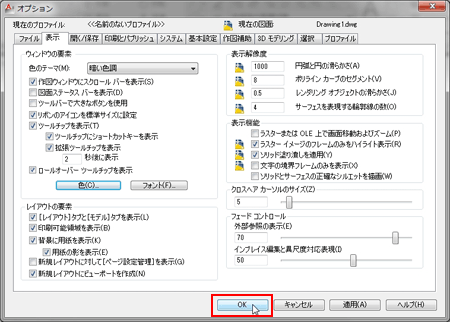

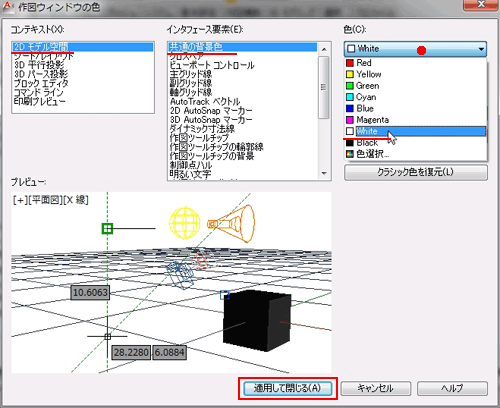

・白い画面に変更するには、画面内で右クリックし、オプションを選択 　 ・「表示」タブの「色」を選択 　 ・２Dモデル空間、共通の背景色、で「色」をクリック、「White」を選択 　「適用して閉じる」をクリック 　 ・「OK」で閉じる

■画層の作成

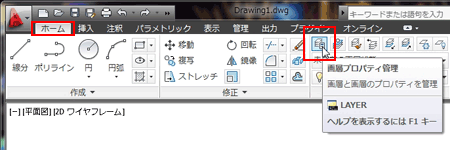

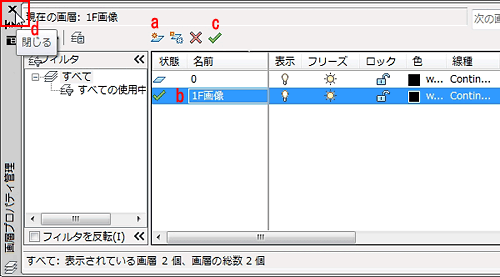

・画像を配置する画層を作成するため、ホームタブの画層プロパティ管理をクリックする。
　

　ａ．新規作成をクリック
　ｂ．画層１の名称を　１Ｆ画像　に変更する。
　ｃ．現在に設定をクリックする。
　ｄ．×で閉じる。
　

　

■画像の配置

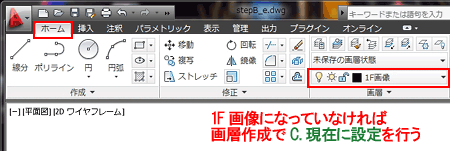

・画層が１Ｆ画像になっていることを確認する。
　なっていなければ、画層作成でC.現在に設定にチェックする。
　

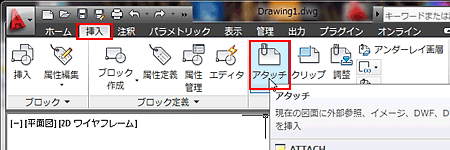

・挿入タブでアタッチを選択する。
　

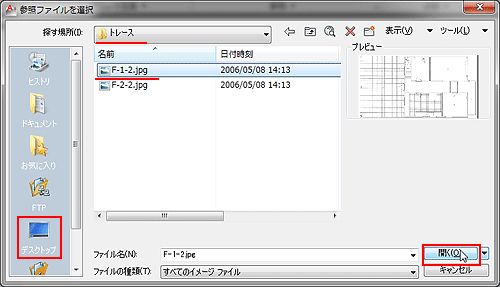

・デスクトップからトレースフォルダーをクリック、 Ｆ−１−２．ｊｐｇを選択して、開くをクリックする。
　
　　　

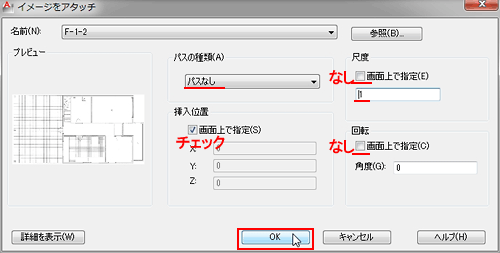

・パスなしを選択、尺度のチェックをはずして数値１、回転なしでＯＫをクリックする。
　

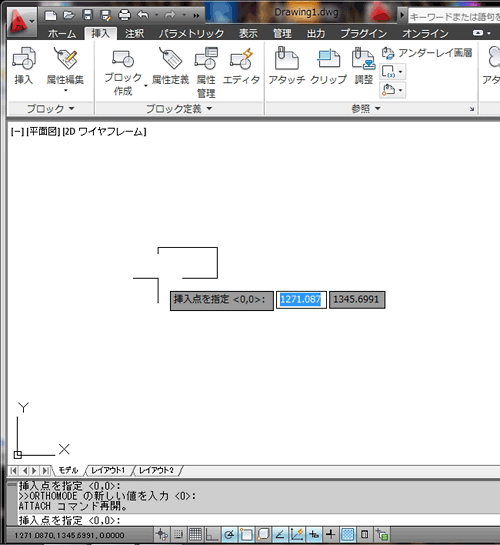

・画面内でクリックする。
　

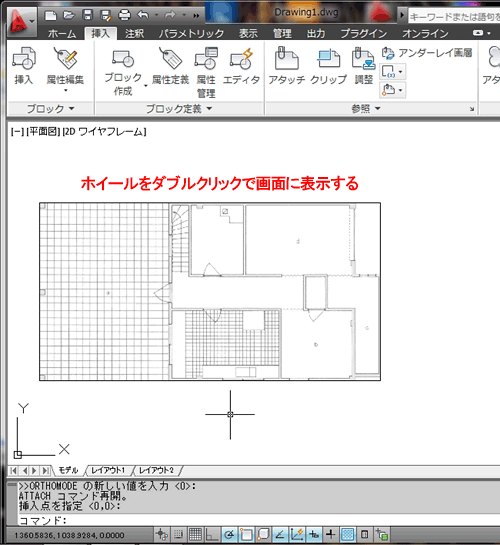

・画像が表示される。
　表示が小さい場合や大きい場合は、マウスのホイールをダブルクリックすると画面に表示される。
