■３次元ＣＧによるテクスチャーマッピング処理　【タイル張り】

1. 課題の概要



   1. 目　的：３次元ＣＧによるテクスチャーマッピング手法を習得する。

   2. 利用ソフト：Photoshop LE，Shade

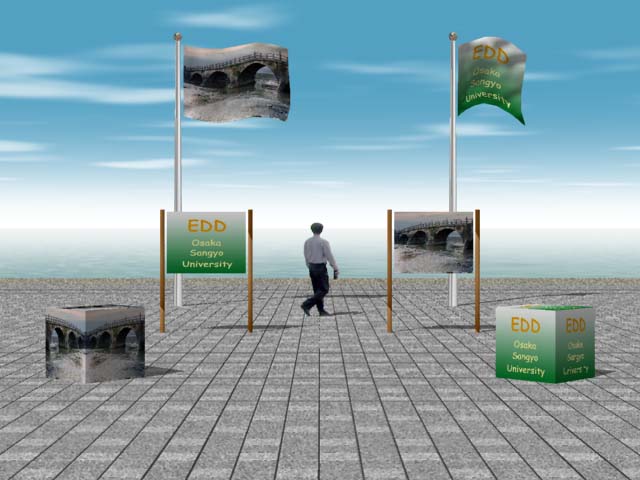

   3. 課題の完成イメージ

      　

   4. 完成イメージのアニメーション (3,788Kb)







2. 舗装タイルの作成

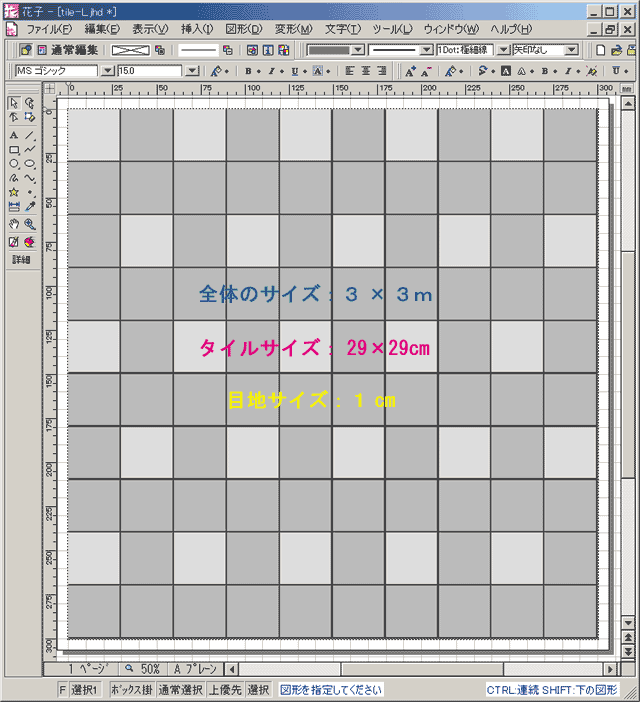

   1. 花子によるタイル作成

      ・床面(30×30m)へのピクチャーマッピング用のタイルブロック(3×3m) を作成する 。




      ・今回は、こちらで事前に花子の処理を行って画像を用意しています。
      　この場所にマウスカーソルを合わせて右クリックし、
      　Netscapeの場合→「リンクを名前を付けて保存」、　IntenetExplorerの場合→「対象をファイルに保存」
      　で、edd-server1\・・・（X)上に保存すること。





   2. Photoshopによるタイルの生成

      1. ダウンロードした画像(tile-org.psd)を Photoshop で読み込む。

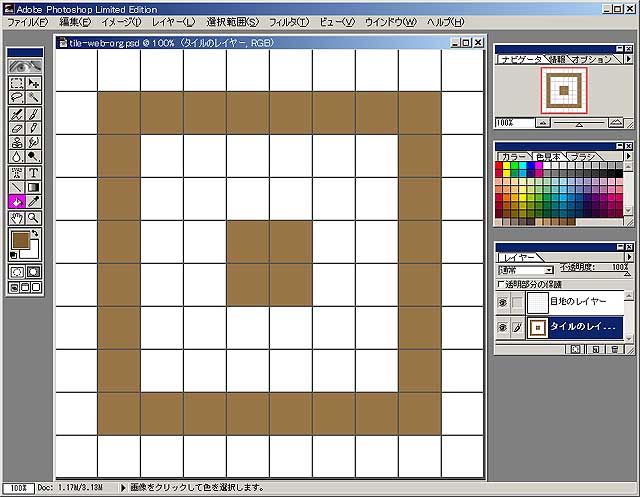

      2. タイルのレイヤーを選択して柄を作成する。
         　※以下のページを参考にするとパターンや表面材質の設定に役立つと思われる。

         1. その１

         2. その２

         3. その３

         4. その４

         5. その５




      3. タイルや目地の材質感を設定する。 　

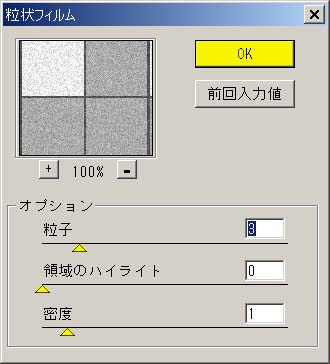

         ■メニューの「フィルター」→「アーティスティック」→「粒状フィルム」で、

         　「粒子」と「密度」の値を変化させて調整する。






         ■調整前と調整後の比較画像（縮小しているので分かりにくいですが・・・）

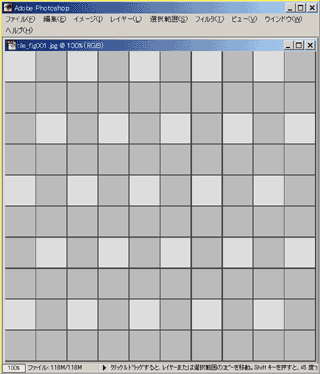

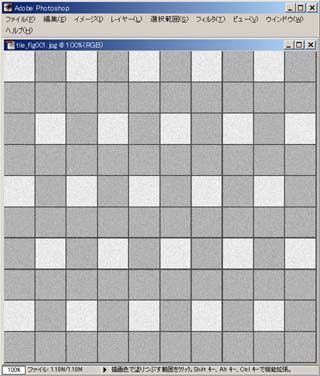

         処理前の画像	処理後の画像






      4. 舗装タイルパターンの作成例 　 　 　 　

         パターンＡ	パターンＢ	パターンＣ
         パターンＤ	パターンＥ	パターンＦ






      5. 画像の統合 　

         ■タイルと目地を、レイヤー分けしているので統合して一つの画像にする。




      6. タイル画像の保存形式

         ・生成した画像は、メニューの「ファイル」→「複製を保存」を選択し、
         　「PICTファイル」形式で保存する。（拡張子:"pct"）

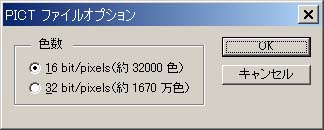

         ・PICTファイルオプションは、16 bit/pixels を選択する。







   ---



3. ３Ｄモデリングとマッピング

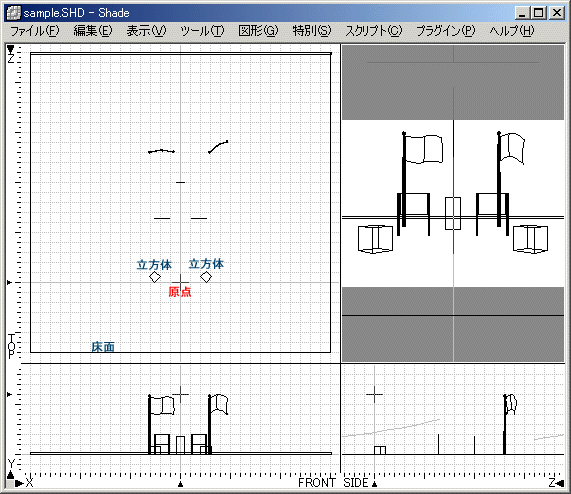

   1. Shade によるモデリングの概要

      ・この課題では、Shade で概ね以下のようなモデリングを行う 。






   2. 床面の３次元形状の寸法

      ・床　面 → 一辺３０ｍの正方形




   3. 床面のモデリングとピクチャー・マッピングの方法

      1. 床面の３Ｄモデリング

         1. Shadeを起動し、表示の中の「図形コントローラ」を選択し、以下の設定をする。

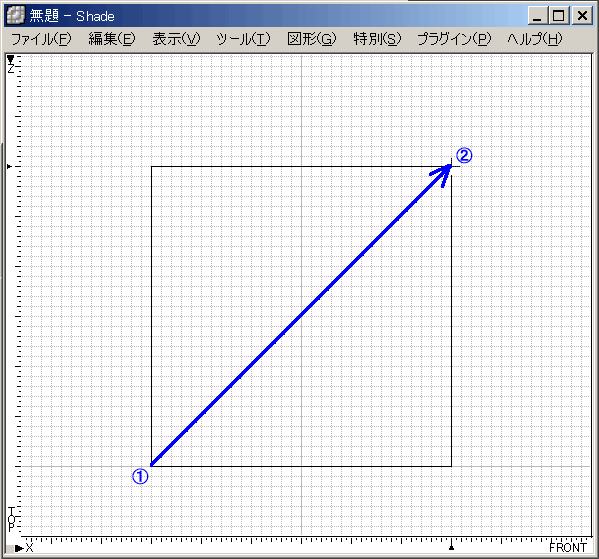

         2. 床面を作成するために、ツールボックスの「長方形」を選択（右クリックで選択してもよい）して、

            　�@のX,Y,Z(-1500,0,0)から、�AのX,Y,Z(1500,0,-3000)のサイズ(30×30m)の床面を作る。

            　※：数値入力の方が正確で早く作成できる。






      2. 床面のピクチャー・マッピング指定

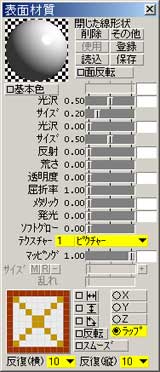

         1. 上で作成した床面にタイル画像を貼りつけるために、表示の中の「表面材質」を選択し、以下の設定をする。

            ※１：画像の設定は、表面材質の設定ウィンドウ内の 　　　左下にある正方形のエリア内で右クリックし、 　　　「イメージの読み込み」を選択し、貼りつけたい 　　　画像を指定する。（PICT形式のファイル） ※２：その他、黄色くマークしている箇所の設定をする。




         2. 表示の中の「カメラ」を選択し、「視点」「注視点」「ズーム」で画角調整して透視図の枠内に 床面がすっぽり入るようにする。

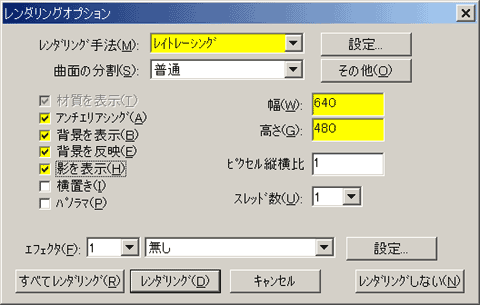

         3. 特別の「レンダリング」を選択し、レンダリングオプションを以下のように設定する。

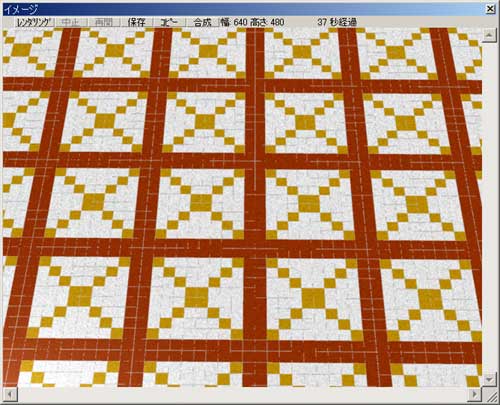

         4. 「すべてレンダリング」ボタンを押してレンダリングし、貼り付けたタイルのパターンを確認する。（下の図はレンダリング例）


            　　







      ---

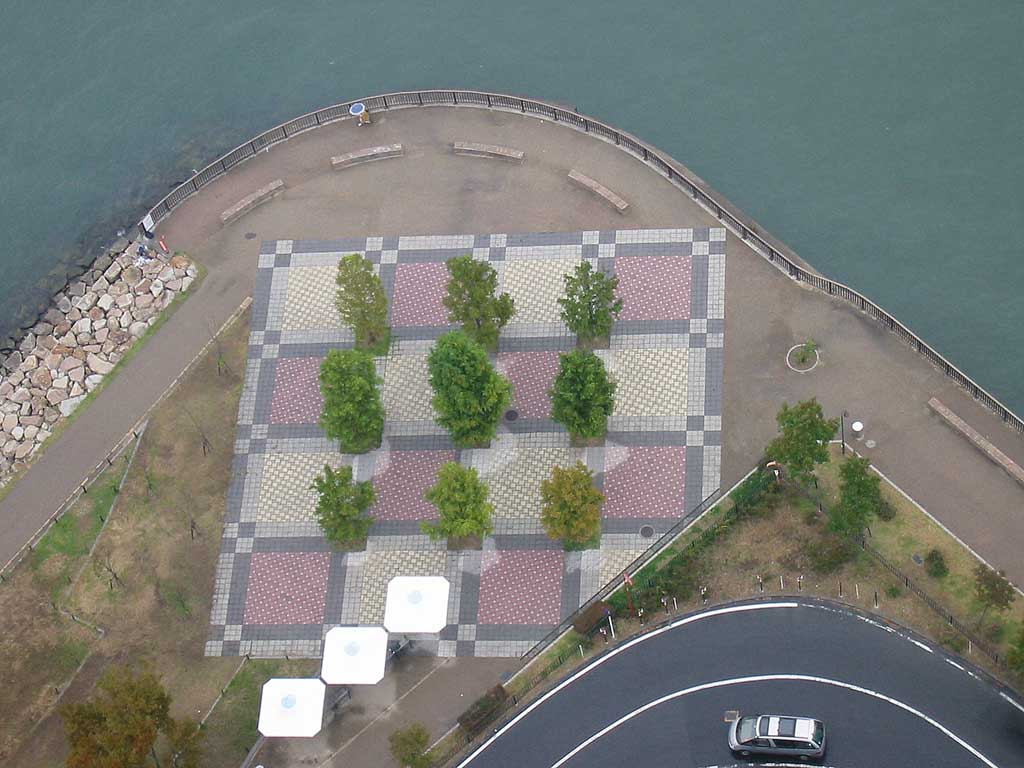

   4. 今回の課題に比較的似ている空間事例

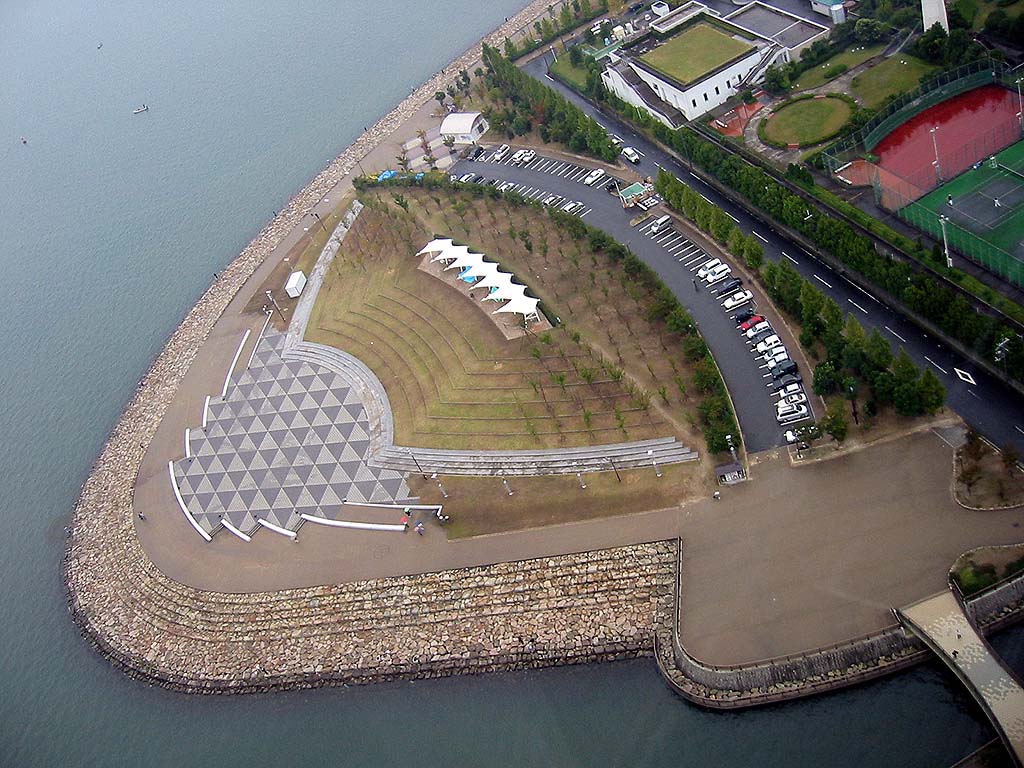

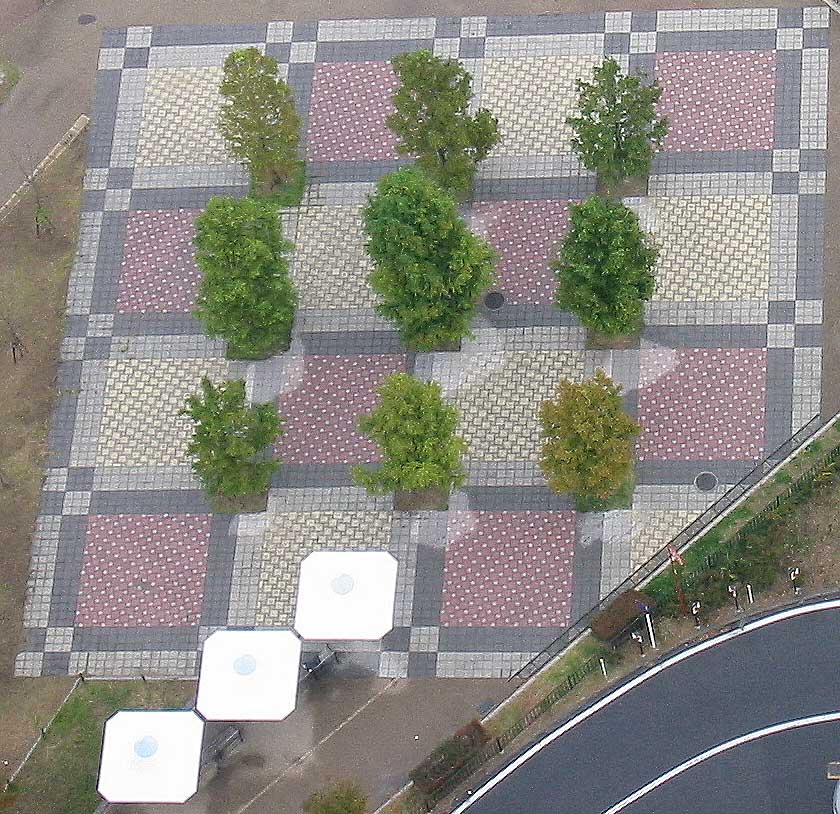

      ■タイル配置のデザイン例　（一辺約２５ｍ）


   ---
