■第３課題　　３次元ＣＧによるムードンのスタジオ住宅の制作　【その１】

1. 課題の概要


   1. 目　的　：　３次元ＣＧを用いて住宅の制作を行うこと。

   2. 利用ソフト　：　Shade，Photoshop LE

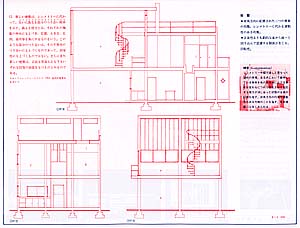

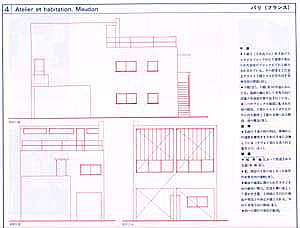

   3. 課題で利用する図面　（Ａ３両面印刷用紙１枚）

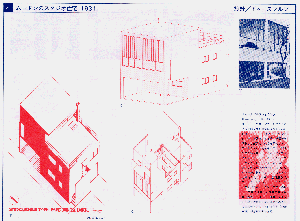

      概　要	平面図
      立面図	断面図




   ---



2. 制作方法


   1. テンプレート機能を利用したモデリング

      1. テンプレート画像の読み込み

         １階平面図のスキャナー入力画像の取り込み 　←　マウスの右クリックで各自のデスクトップに保存する。

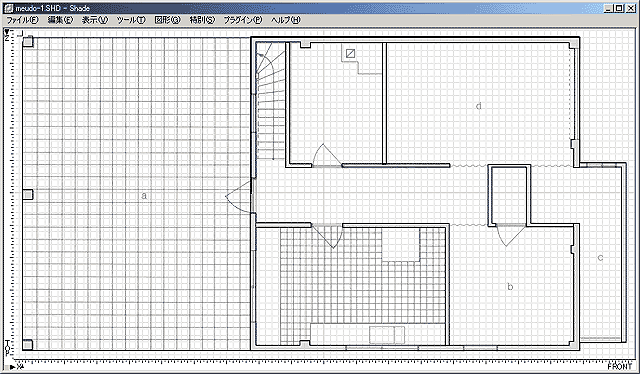

      2. Shade でテンプレート画像を読み込む

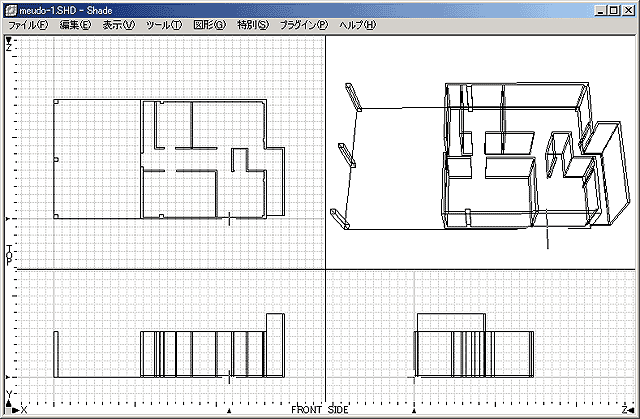

         Shade を起動し、メニューバーの「ファイル」→「テンプレート取り込み」→「上面図」
         を指定して、先ほどデスクトップに保存した"F-1-2.pct"を読み込む。

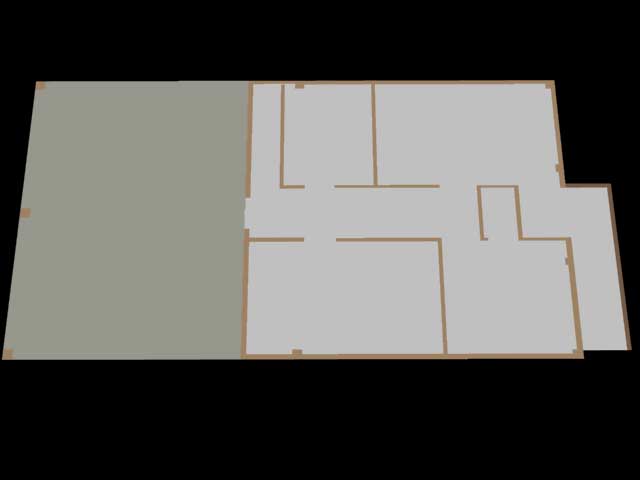

      3. １階の柱・壁の作成

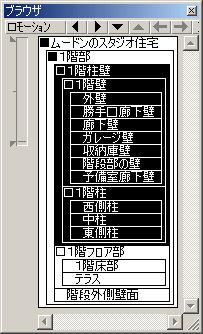

         「閉じた多角形」および「四角形」で柱や壁の形状を入力する

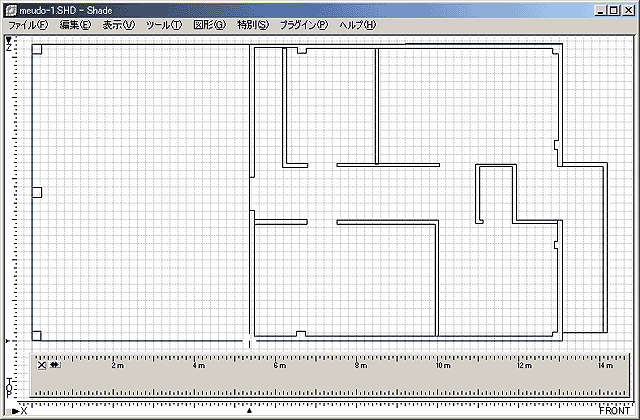

      4. 拡大縮小による寸法調整

         ・「移動」→「均等拡大縮小」で横方向を正確に合わせる

         ・「移動」→「拡大縮小」で縦方向を正確に合わせる

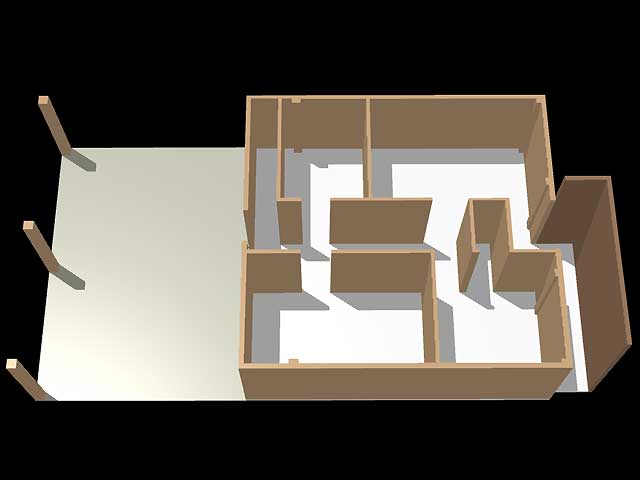

      5. 柱・壁の立ち上げ





   ---
