■３次元ＣＧによる住宅の制作

課題の概要

目　的　：　３次元ＣＧを用いて住宅の制作を行うこと。
利用ソフト　：　Shade，Photoshop LE

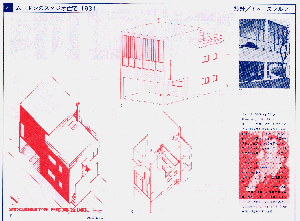

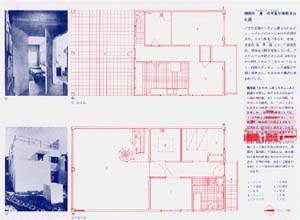

課題で利用する図面　（Ａ３両面印刷用紙１枚）

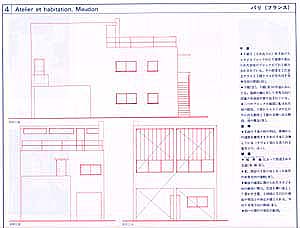

概　要平面図

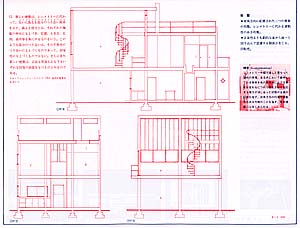

立面図断面図

制作方法１　－テンプレート機能を利用したモデリング－

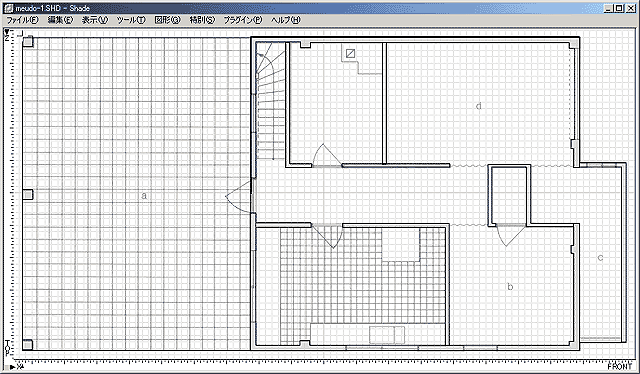

テンプレート画像の読み込み
Shade でテンプレート画像を読み込む
１階の柱・壁の作成
1. 「閉じた多角形」および「四角形」で柱や壁の形状を入力する。

  　
2. 全ての形状作成が終わったら、「図形」→「テンプレートを削除(D)」を選択して背景画像を無くす。
拡大縮小による寸法調整
1. 「移動」→「均等拡大縮小」で横方向を正確に合わせる
2. 縦方向も確認して寸法が違っておれば、「移動」→「拡大縮小」で縦方向を正確に合わせる

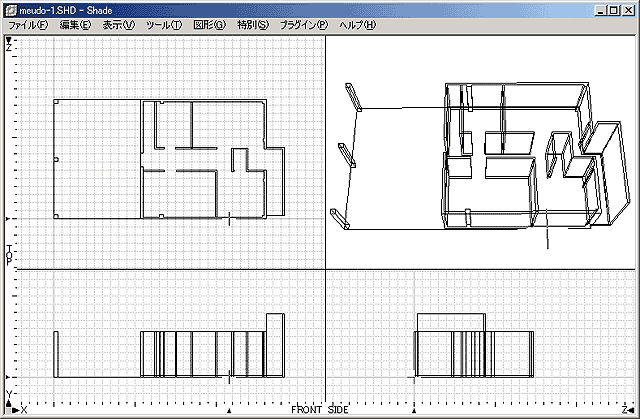

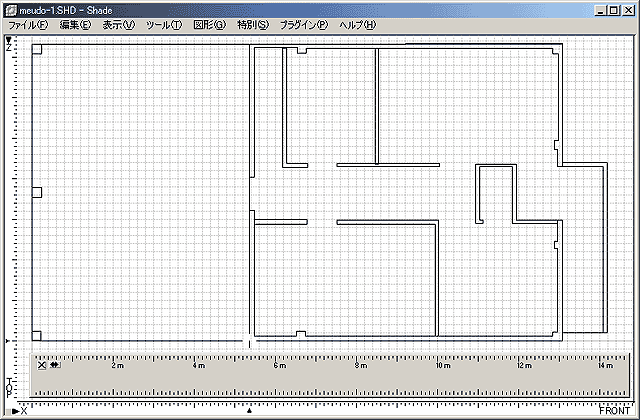

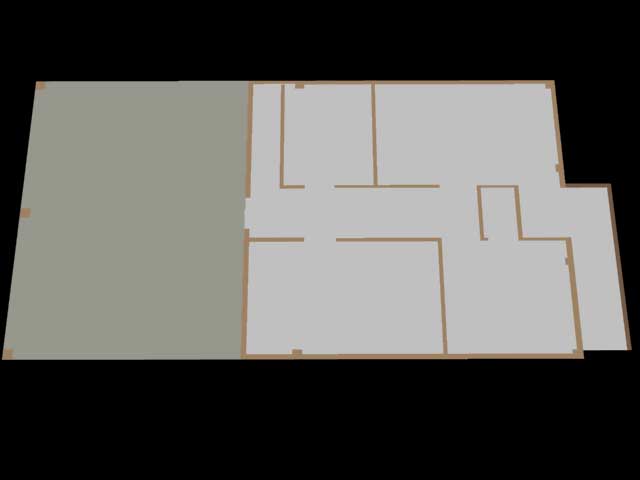

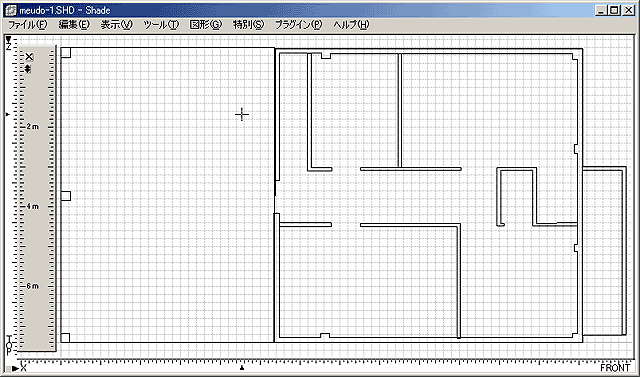

3. 立ち上げ前の１階部、柱・壁のレンダリング例

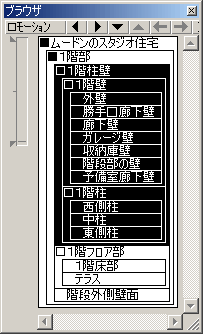

柱・壁の立ち上げ
1. 断面図を参考にして、「外部階段以外」と「外部階段」に分けて各々立ち上げる

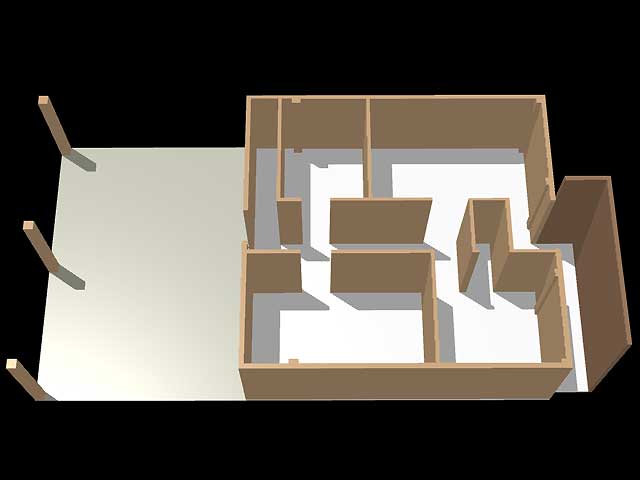

2. １階部立ち上げ後のレンダリング例

制作方法２　－数値入力によるモデリング－

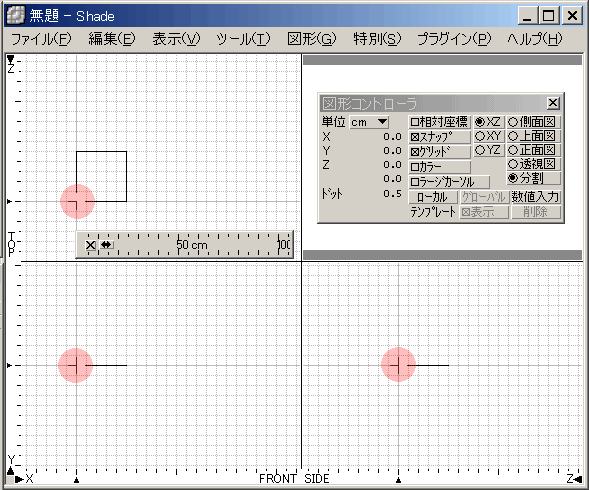

図形コントローラの設定
1. 単位を「cm」にセットする。
2. 相対座標を解除する。
3. 数値入力ボタンをクリックする。

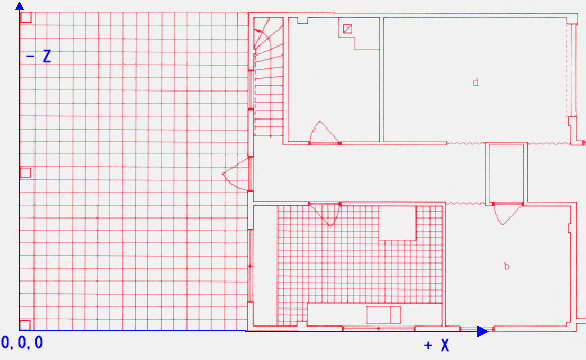

閉じた線形状の作成（１階柱の作成例）
1. 相対座標を解除する。

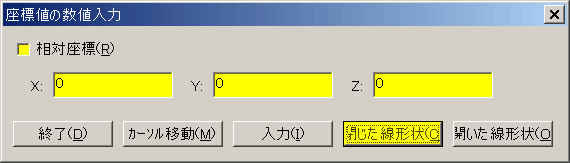

2. 閉じた線形状をクリックする。
3. 座標値を(0, 0, 0)とする。
4. 「カーソル移動」ボタンをクリックする。
5. 「入力」ボタンをクリックして開始点を確定する。

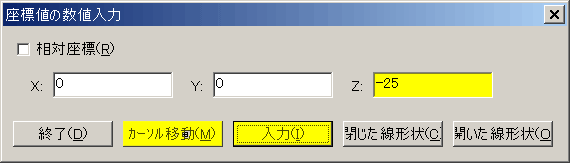

6. ２番目のポイントとして座標値(0, 0, -25)をセットする。
7. 「カーソル移動」ボタンをクリックする。
8. 「入力」ボタンをクリックして２番目のポイントを確定する。

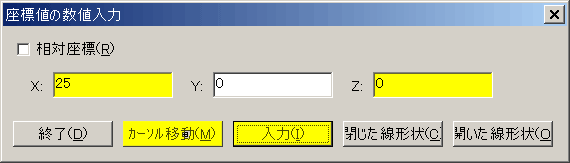

9. ３番目のポイントとして座標値(25, 0, -25)をセットする。
10. 「カーソル移動」ボタンをクリックする。
11. 「入力」ボタンをクリックして３番目のポイントを確定する。
12. ４番目のポイントとして座標値(25, 0, 0)をセットする。
13. 「カーソル移動」ボタンをクリックする。
14. 「入力」ボタンをクリックして４番目のポイントを確定する。

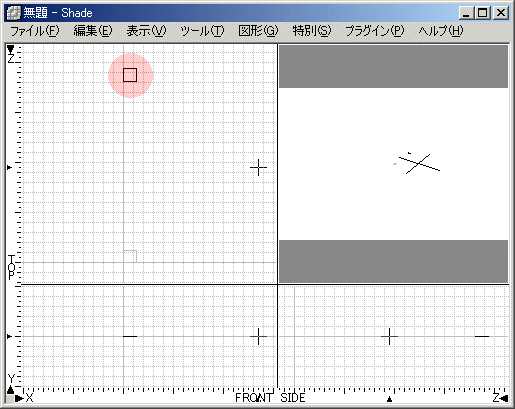

15. 分割画面上では、以下のように図形が作成されている。

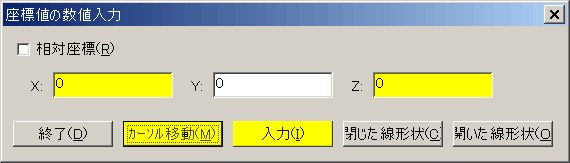

16. ５番目のポイントとして座標値(0, 0, 0)をセットする。
17. 「カーソル移動」ボタンをクリックする。
18. 「入力」ボタンをクリックして５番目のポイントを確定する。

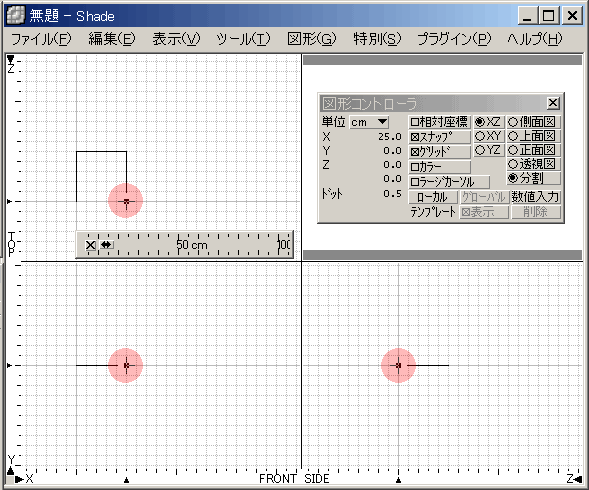

19. 分割画面上では、開始点に戻ったのでコントロールポイントは消える。
20. 「終了」ボタンをクリックして座標値入力を終わる。
図形の複製

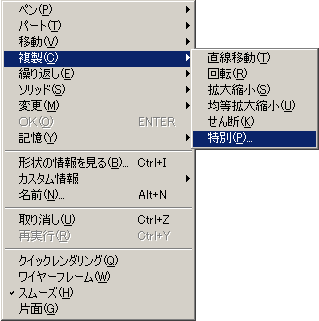

1. 基本となる柱の断面形状ができたら、マウスの右クリックで以下のメニューを出し、「複製」→「特別」を選択する。

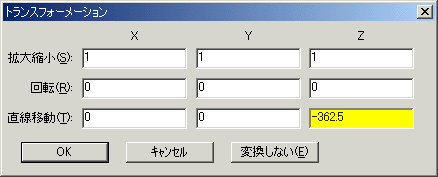

2. 作図エリア内でクリックし、「トランスフォーメーション」ダイアログボックス内で、
  直線移動の座標値の設定を行って２本目の柱を作成する。
3. 先ほどの要領で３本目を複製によって作成する。
